| MPN: | 9301-00.800 |
Heimeier Multibox K-RTL UP-Rücklauftemperaturbegrenzer
(Heimeier 9301-00.800)
Mit Multibox macht die Montage von Unterputz-Komponenten für die Fußbodenheizung richtig Spaß.
Einsatzbereich & Details:

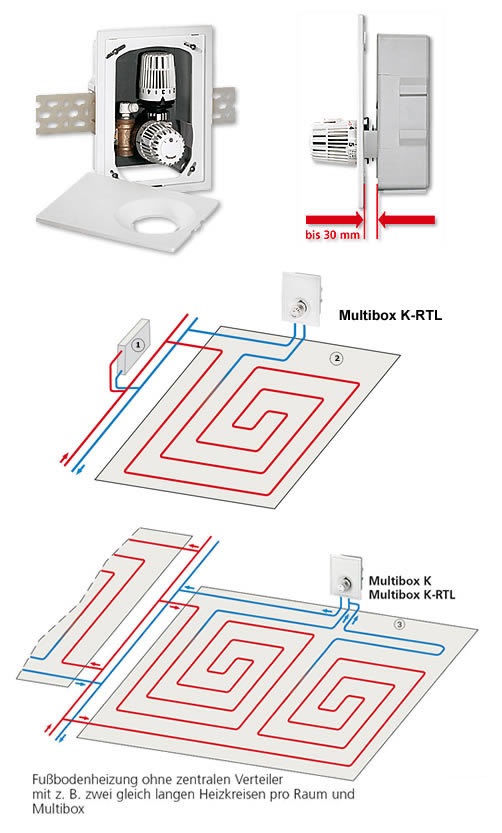

Der Heimeier Multibox K-RTL wird für die Einzelraumtemperaturregelung und Maximalbegrenzung der Rücklauftemperatur bei z. B. kombinierten Fußboden-Radiatorheizungsanlagen eingesetzt (siehe Beispiel rechts).
Regeltechnisch betrachtet ist das in Multibox K-RTL integrierte Thermostatventil ein stetiger Proportionalregler (P-Regler) ohne Hilfsenergie. Es benötigt keinen elektrischen Anschluss oder sonstige Fremdenergie.
Die Änderung der Raumlufttemperatur (Regelgröße) ist proportional zur Änderung des Ventilhubes (Stellgröße). Steigt die Raumlufttemperatur z. B. durch Sonneneinstrahlung an, so dehnt sich die Flüssigkeit im Temperaturfühler des Thermostat-Kopfes aus und wirkt auf das Wellrohr. Dieses drosselt über die Ventilspindel die Wasserzufuhr im Fußboden-Heizkreis. Bei sinkender Raumlufttemperatur verläuft der Vorgang umgekehrt.
Multibox K-RTL ist zusätzlich mit einem Rücklauftemperaturbegrenzer (RTL) ausgestattet, der ein Überschreiten der eingestellten Rücklauftemperatur verhindert. Das Ventil öffnet, wenn der eingestellte Begrenzungswert unterschritten wird.
Alle Multibox-Ausführungen sind, je nach Rohrleitungsdruckverlust, geeignet für Heizflächen bis ca. 20 m².
Die Anschlüsse der Multibox sind 3/4 Zoll Eurokonus-Außengewinde und passend zu unseren Eurokonusverschraubungen 3/4 Zoll
Vorteile:
- Er benötigt keinen elektrischen Anschluss oder sonstige Fremdenergie.
- Die geringe Einbautiefe des UP-Kasten beträgt nur 60 mm.
- Flexibler Einbau durch variablen Abstand zwischen UP-Kasten und Abdeckung von bis zu 30 mm.
- Die Abdeckung kann einen schrägen Einbau des UP-Kasten bis zu 6° je Seite ausgleichen.
- Abdeckung mit verdeckter Schraubbefestigung
- Ausführung mit Abdeckung und sichtbarer Skalenhaube in weiß
- Ventilgehäuse aus korrosionsbeständigem Rotguss
- universelle Anschlussmöglichkeiten
Lieferumfang:
- Betriebsanleitung
- Heimeier K-RTL Box – Unterputz
- Thermostatventil und Thermostatkopf für Temperaturbegrenzung
- Thermostatventil und Thermostatkopf für Raumtemperatur
- Frontblende in Farbe weiß
