Hilfsschalter DHi 4 Anzeige des Betriebszustands

Hilfsschalter DHi 4 Anzeige des Betriebszustands

Beschreibung:

• Schutzart: IP20
• Teilungseinheiten: 0,5
• Melden den Status der Hauptgeräte an denen sie montiert sind
• Durch weitere Meldegeräte lässt sich der Zustand eines Leitungsschutzschalters anzeigen
• Abschaltung von Hand, durch Überlast oder Kurzschluss parallel zum Leitungsschutzschalter
• Kompatibel mit den Leitungsschutzschaltern der Baureihe (DLS 6 h, hsl, i )
• Montage rechts vom Basisgerät durch Klammern
• Rasttaster zum Schalten von Verbrauchern bis 16 A
• Betriebsspannung: 230 V/AC
• Bemessungsstrom: 10 A
• Anschlussklemmen: 0,5 – 2,5 mm²

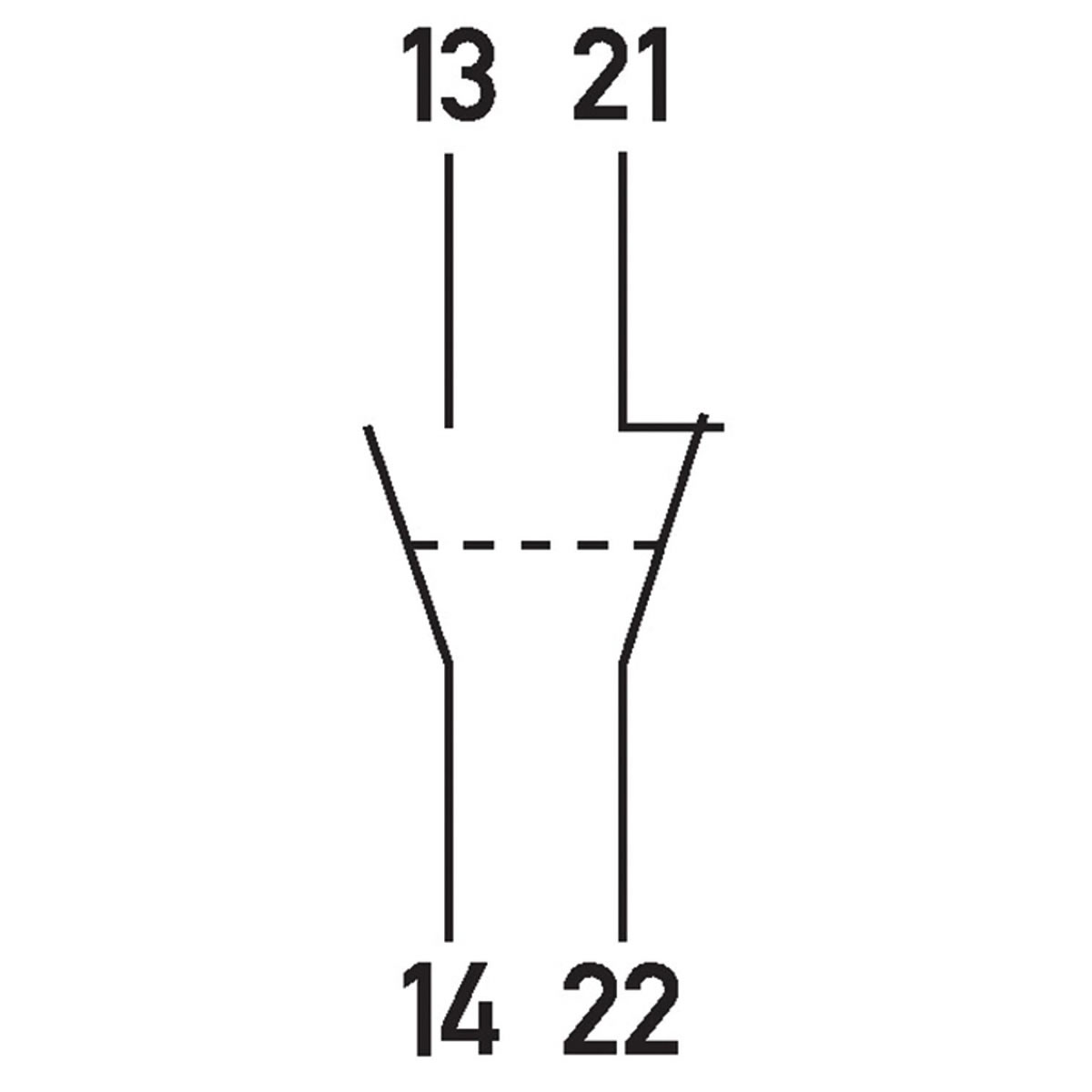

• Kontakte: 1 Öffner, 1 Schließer
• Montage: Hutschiene
• Anschlussart: Schraubklemme
• Bauvorschrift/Normen: EN 60947-5-1, VDE 0660-200

Technische Daten:

• Schutzart (IP): IP20
• Gerätemontage: Leitungsschutzschalter
• Zusatzeinrichtung: Hilfsschalter
• Breite [mm]: 8.8
• Höhe [mm]: 87
• Tiefe [mm]: 68.3
• Anschließbarer Leiterquerschnitt [mm²]: 0.5 – 2.5
• Plombierbar: Nein
• Bemessungsstrom [A]: 10
• Bemessungsspannung [V]: 230
• Breite in Teilungseinheiten: 0.5
• Anzahl der Kontakte als Schließer: 1
• Anzahl der Kontakte als Öffner: 1
